Breu Introducció
|
Precisió: |
±0,5% del valor mesurat |
Mida del tub: |
1 "~ 200" (DN25 ~ DN5000), admet 2 ~ 6 canals de so |
|
Targeta TF: |
8 GB |
Temperatura: |
-40 graus -80 graus |
Presentació del producte

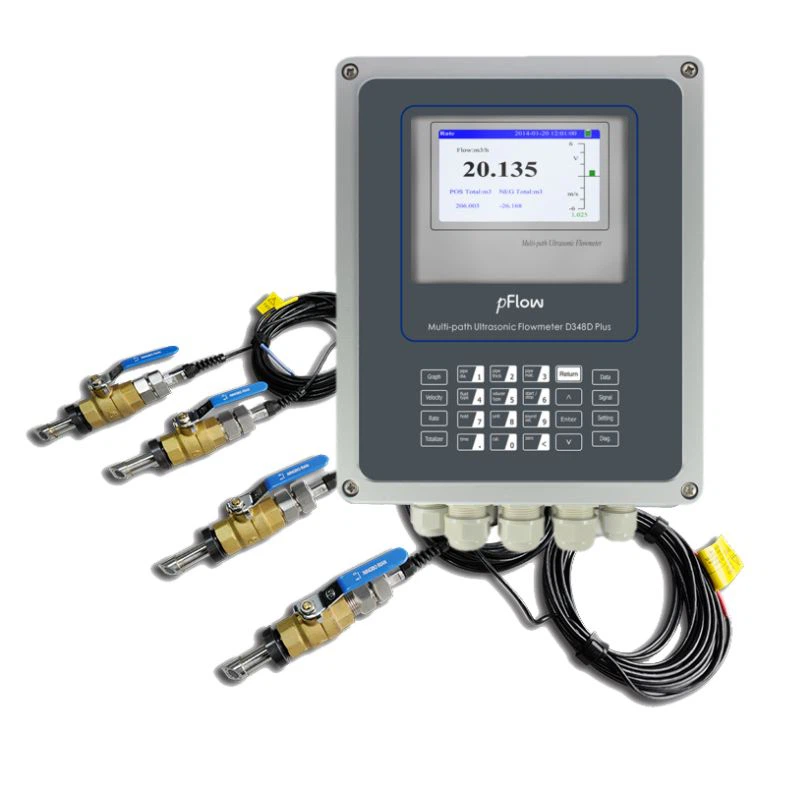

El cabalímetre ultrasònic d'inserció D348D Plus ofereix una precisió de ± 0,5% per a canonades de 100 a 5000 mm en sistemes d'aigua a granel, aigües residuals i refrigeració mitjançant camins de 2-6 canals.
- Instal·lació de-aixeta en calent sense tancament de canonades, reduint els costos d'obres civils i de temps d'inactivitat.
- Els transductors humits IP68 + transmissor d'alumini IP65 sobreviuen a llocs de 60 graus, 99% RH.
- 4–20 mA, pols, relé, RS-485 Modbus i WiFi ofereixen una integració SCADA perfecta.
- Enginyeria d'Infraestructures
- Gestió de l'aigua i les aigües residuals
- Sistemes HVAC (calefacció, ventilació i aire condicionat).
- Indústries de procés (química, farmacèutica, alimentària i de begudes)
- Gestió energètica i vigilància ambiental
- Agricultura i sistemes de reg
- Recerca i desenvolupament
- Gestió d'instal·lacions
- Manteniment industrial i resolució de problemes
- Petjada de carboni, auditoria de carboni, avaluació de carboni, neutralitat de carboni i comerç de carboni, etc.
Paràmetre del producte
Paràmetres tècnics
|
Índex de rendiment |
|
|
Interval de cabal |
±(0,03~23) peus/s ±(0.01~7) m/s |
|
Precisió |
±0,5% del valor mesurat (0,5 m/s-5 m/s) |
|
Repetibilitat |
0.1% |
|
Mida de la canonada |
1 "~ 200" (25 mm ~ 5000 mm), suporta 2 ~ 6 canals de so |
|
Fluid |
Aigua |
|
Especificacions de la funció |
|
|
Sortida |
Sortida analògica: 4 ~ 20 mA, (càrrega màxima 750 Ω); Sortida de polsos: 0 ~ 9999 Hz, OCT (la freqüència mínima i màxima és ajustable); Sortida de relé: màx. freqüència 1Hz (1A@125VAC o 2A@30VDC). |
|
Comunicació |
Interfície de comunicació RS-485, admet protocol Modbus |
|
Targeta TF |
Registre màxim: 8 GB Interval de temps d'emmagatzematge: 1~13000 s |
|
Font d'alimentació |
90-250VAC@48-63Hz o 10-36VDC |
|
Teclat |
24 tecles tàctils lleugeres |
|
Mostra |
Pantalla TFT color de 4,7 polzades |
|
Temperatura |
Transmissor: -10 graus -60 graus Transductor: - 40 graus -80 graus (estàndard) |
|
Humitat |
Fins a un 99% d'HR, sense-condensació |
|
Característiques físiques |
|
|
Emissor |
Alumini fos-a pressió, IP65 |
|
Transductor |
Disseny encapsulat, grau de protecció IP68 La longitud estàndard del cable: 30 peus (9 m) |
|
Pes |
Transmissor: 4,5 kg Transductor: 6,7 kg (un parell de W110) |
Paràmetres corporals

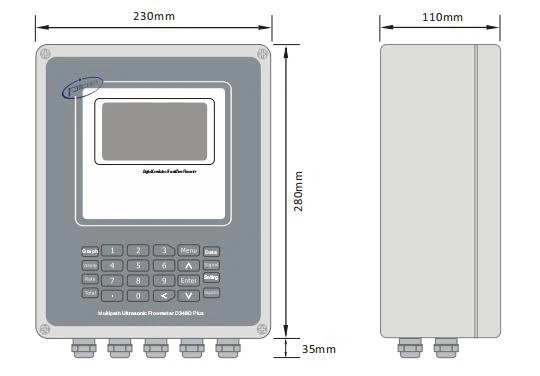

Aparença

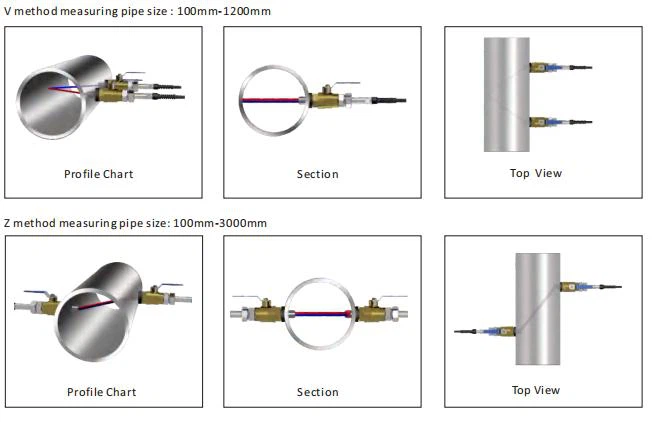

Iinstal·lació
Preguntes freqüents
P: Sou una empresa comercial o una fàbrica?
R: Fa 32 anys que ens centrem en els cabalímetres ultrasònics i som un fabricant-conegut que integra R+D i fàbrica.
P: Quins són els avantatges dels mesuradors de cabal ultrasònic?
R: Ofereixen mesures no-invasives, alta precisió, resistència a les variacions de propietats dels fluids, adequació per a diversos fluids i requisits de manteniment baixos.
P: Com instal·leu un mesurador de cabal?
R: Seguiu les instruccions d'instal·lació del fabricant o visualitzeu el nostre vídeo d'instal·lació de YouTube.
P: Com triar el model de mesurador de cabal adequat per a vostè?
R: Poseu-vos en contacte amb les nostres vendes tècniques amb el material i el diàmetre de la vostra canonada i us recomanarem el model més adequat.
P: Aquest comptador d'aigua pot fer un seguiment de l'ús d'aigua?
R: Sí, està dissenyat per supervisar i fer un seguiment de l'ús d'aigua, detectant fuites en temps real i ajudant a gestionar els pressupostos d'aigua de manera eficaç.
